一哥们的Yonex NS9900壮烈牺牲了。
我把拍子要过来,做了个全解剖,看看NS9900到底有什么玄机。
解剖工具:钢锯-切,锉刀-小面积打磨,电动砂轮机-大面积打磨
作者:
choupiwen
时间:
2011-7-20 10:11
本帖最后由 choupiwen 于 2011-7-20 11:14 编辑
第一部分---断裂情况

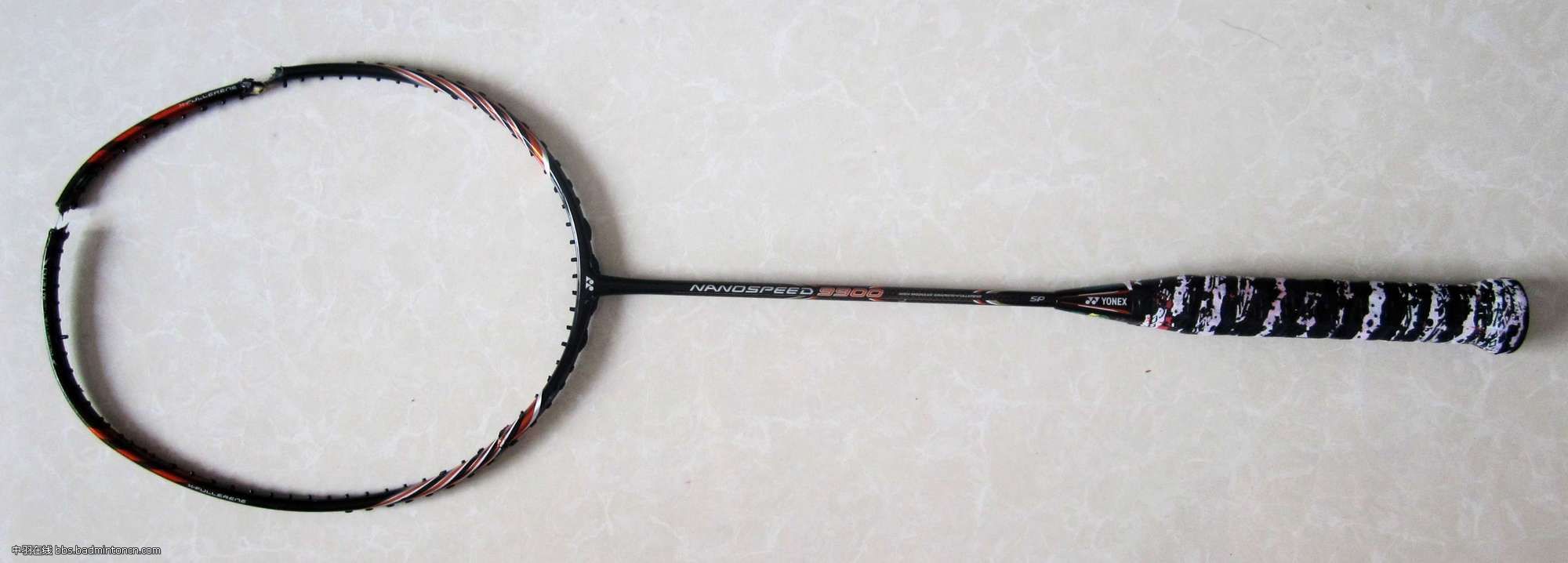

先上全尸图,一共有3个断裂处,分别是1点钟方向,3点钟方向和7点钟方向。
下载
(105.23 KB)
2011-7-20 10:09
--------------------------------
拍头及断裂情况
下载
(133.79 KB)
2011-7-20 10:10
-------------------
拍框及断裂情况
下载
(114.6 KB)
2011-7-20 10:11
------------------------
断裂处局部放大
可以看到交叉编制的黑色碳纤维
下载
(88.82 KB)
2011-7-20 10:11
-------------------------

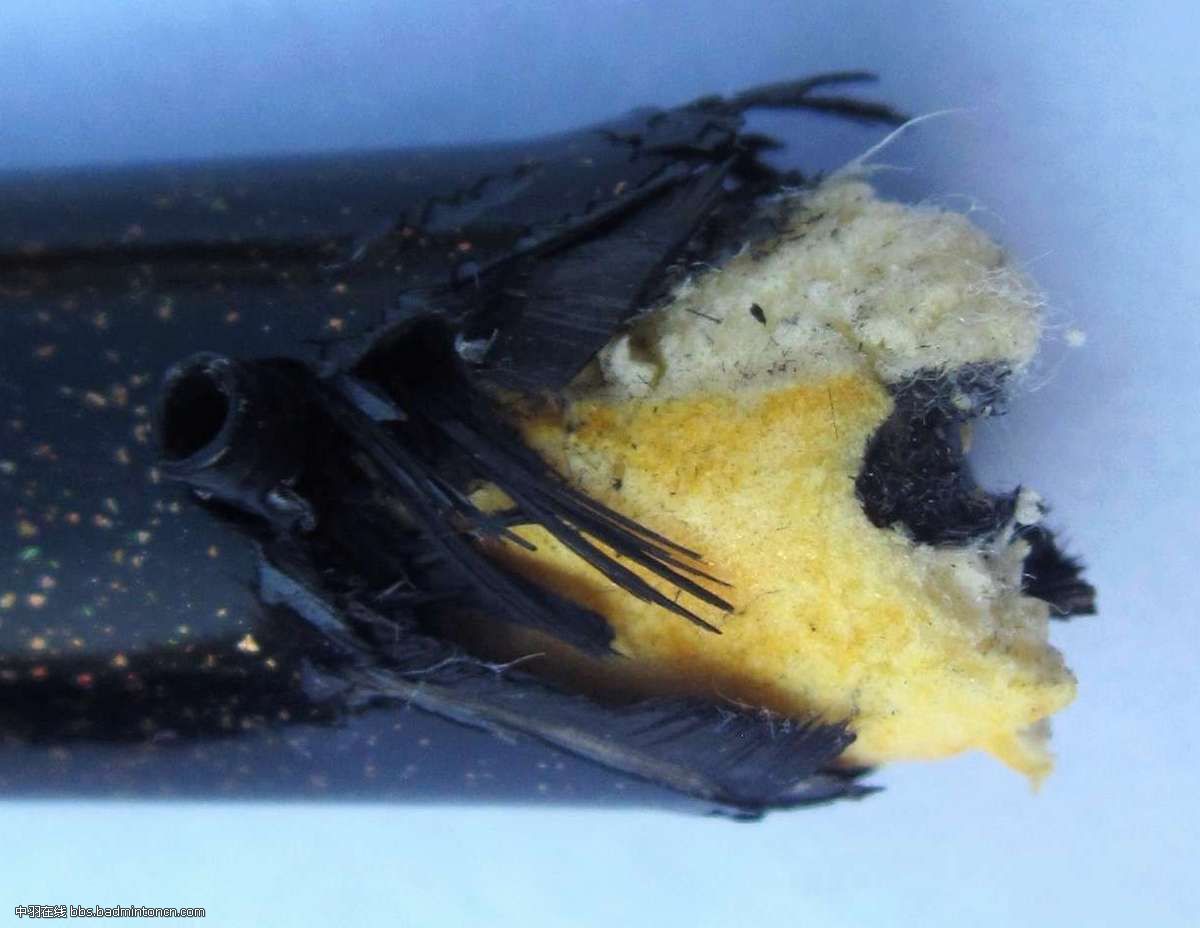

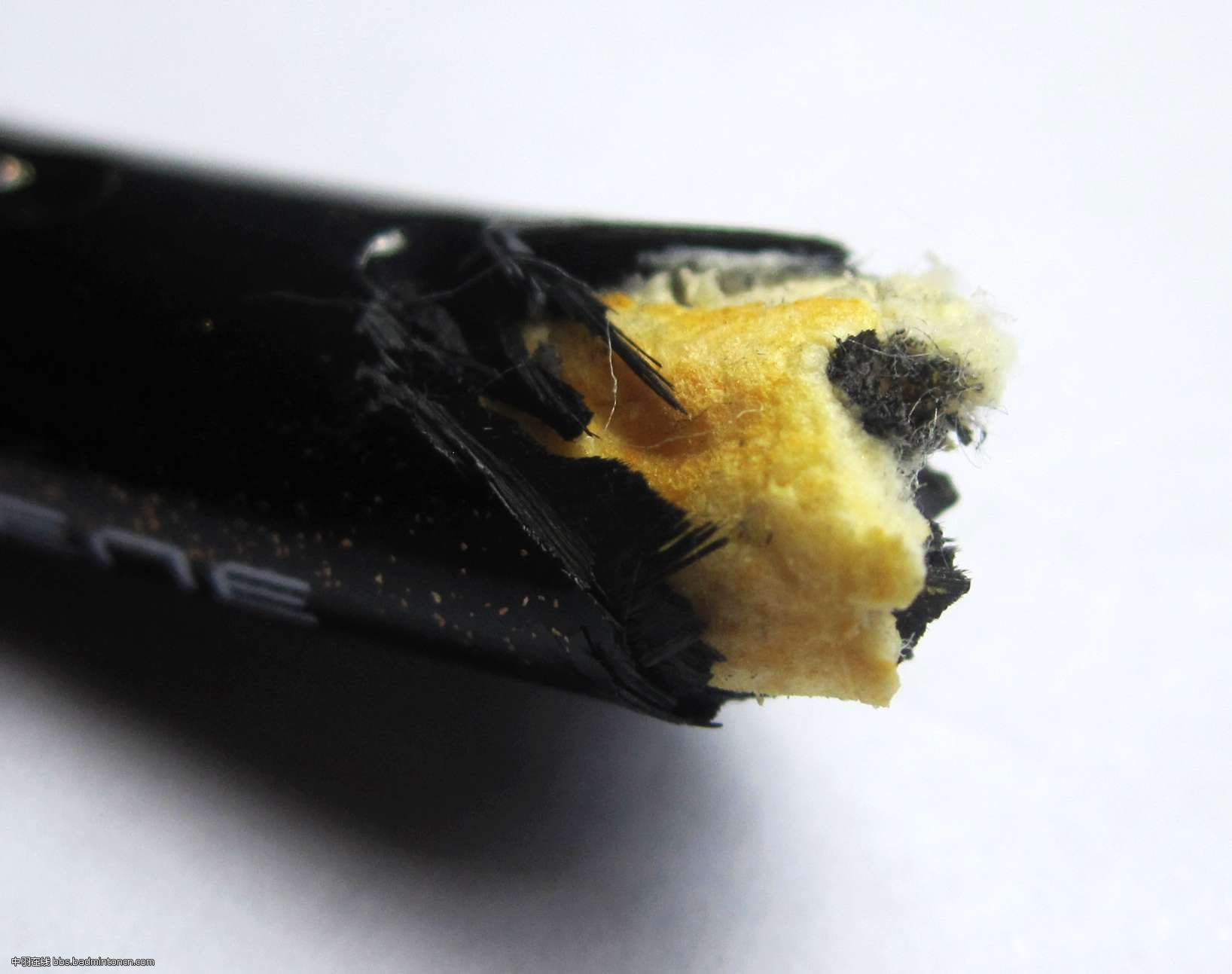

以及内部黄颜色的填充物
下载
(100.09 KB)
2011-7-20 10:11
图片附件:
(2011-7-20 10:09, 105.23 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424341&k=08ffd7d599663aa59b2b84d2353e8f3e&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:10, 133.79 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424343&k=ef2dced7fa5489cb63ff9a1a55c6f242&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:11, 114.6 KB) / 下载次数 4
http://csuchen.de/bbs/attachment.php?aid=424344&k=2b0f595c06c91cd1d5f69b8204e0dc0e&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:11, 88.82 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424345&k=18e982587a7fa330edb2696f512b0e79&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:11, 100.09 KB) / 下载次数 4
http://csuchen.de/bbs/attachment.php?aid=424346&k=b665e9f6a84995b4ab49cb9d40c67a82&t=1726111866&sid=IsSQZg
作者:
choupiwen
时间:
2011-7-20 10:20
本帖最后由 choupiwen 于 2011-7-20 11:25 编辑
第二部分 拍框内脏

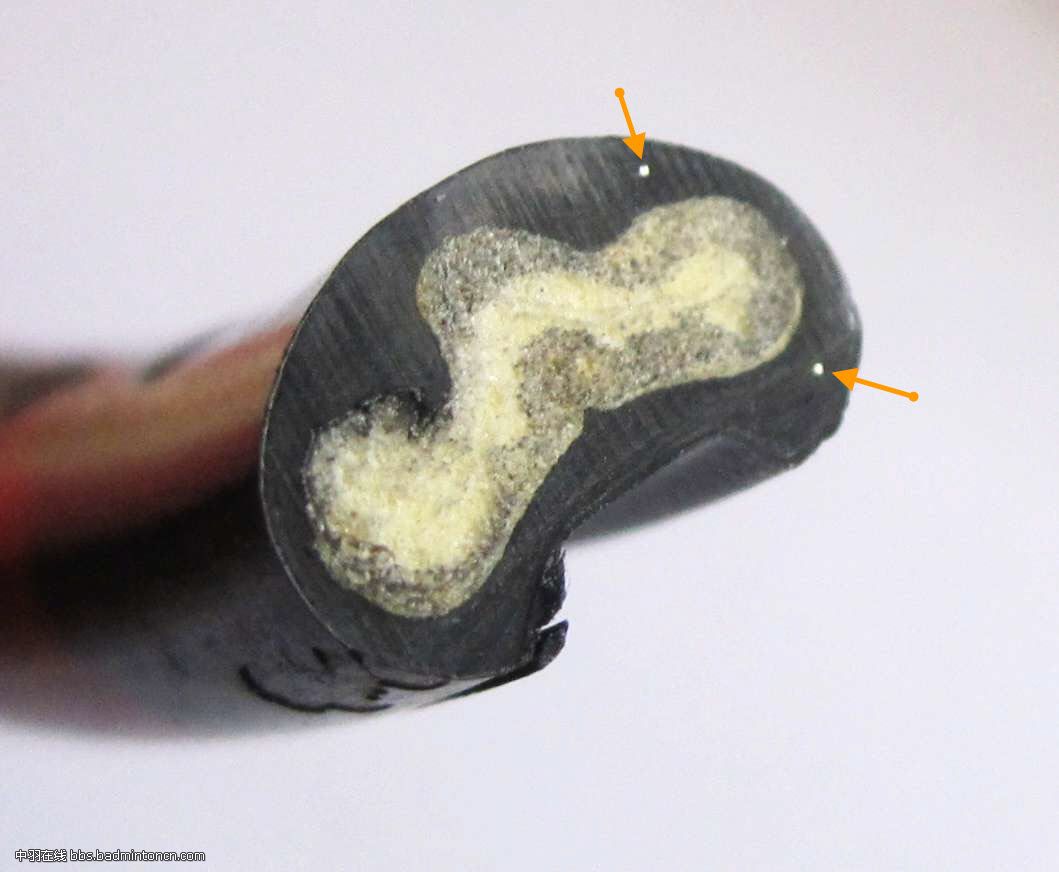

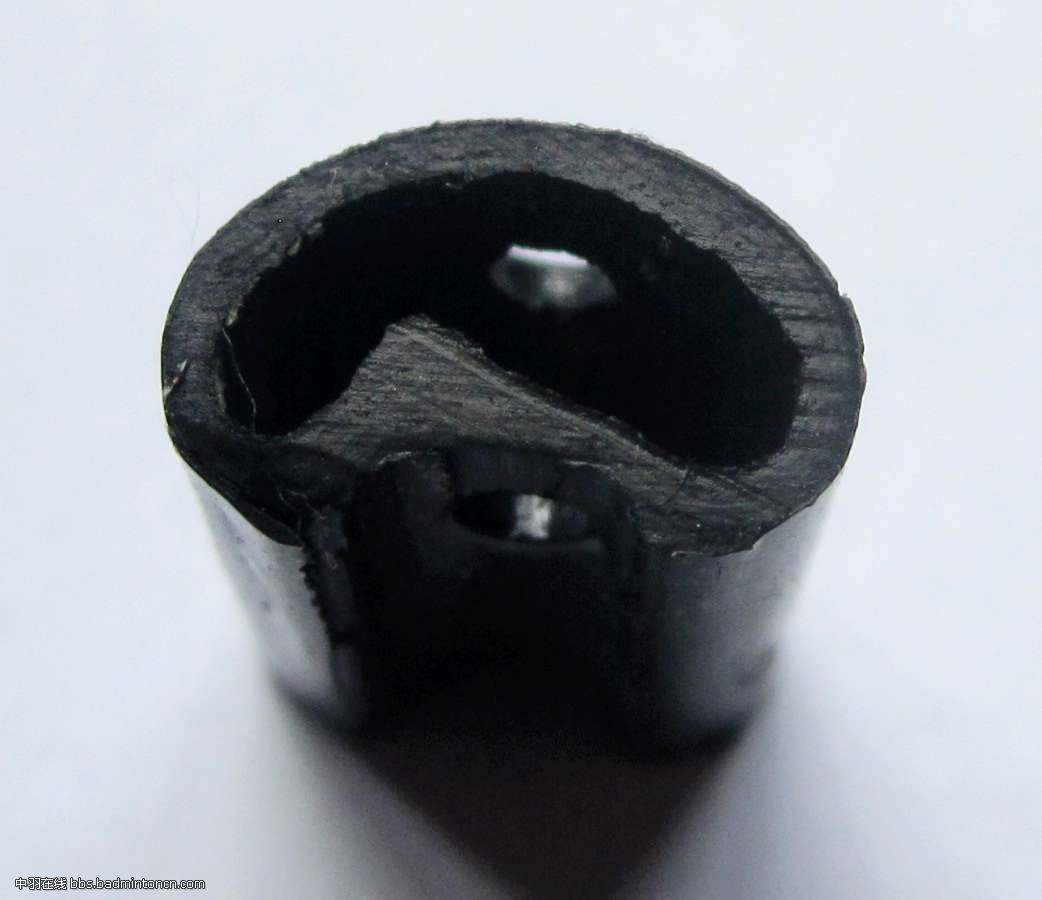

拍框横截面
可以看到拍框形状,填充物以及2根金属丝
下载
(60.97 KB)
2011-7-20 10:17
---------------------------

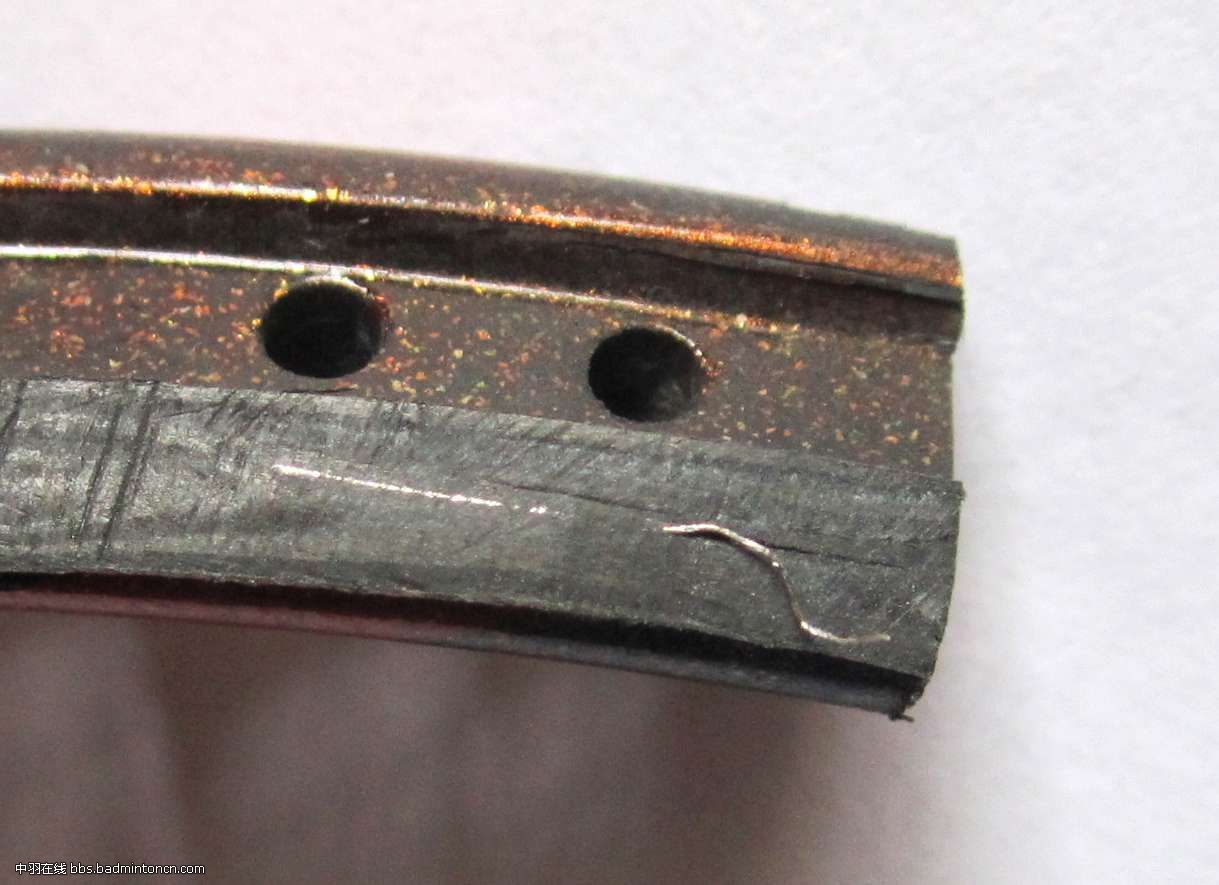

小心打磨拍框后,找到的金属丝
下载
(110.91 KB)
2011-7-20 10:17
下载
(107.65 KB)
2011-7-20 10:17
--------------------------

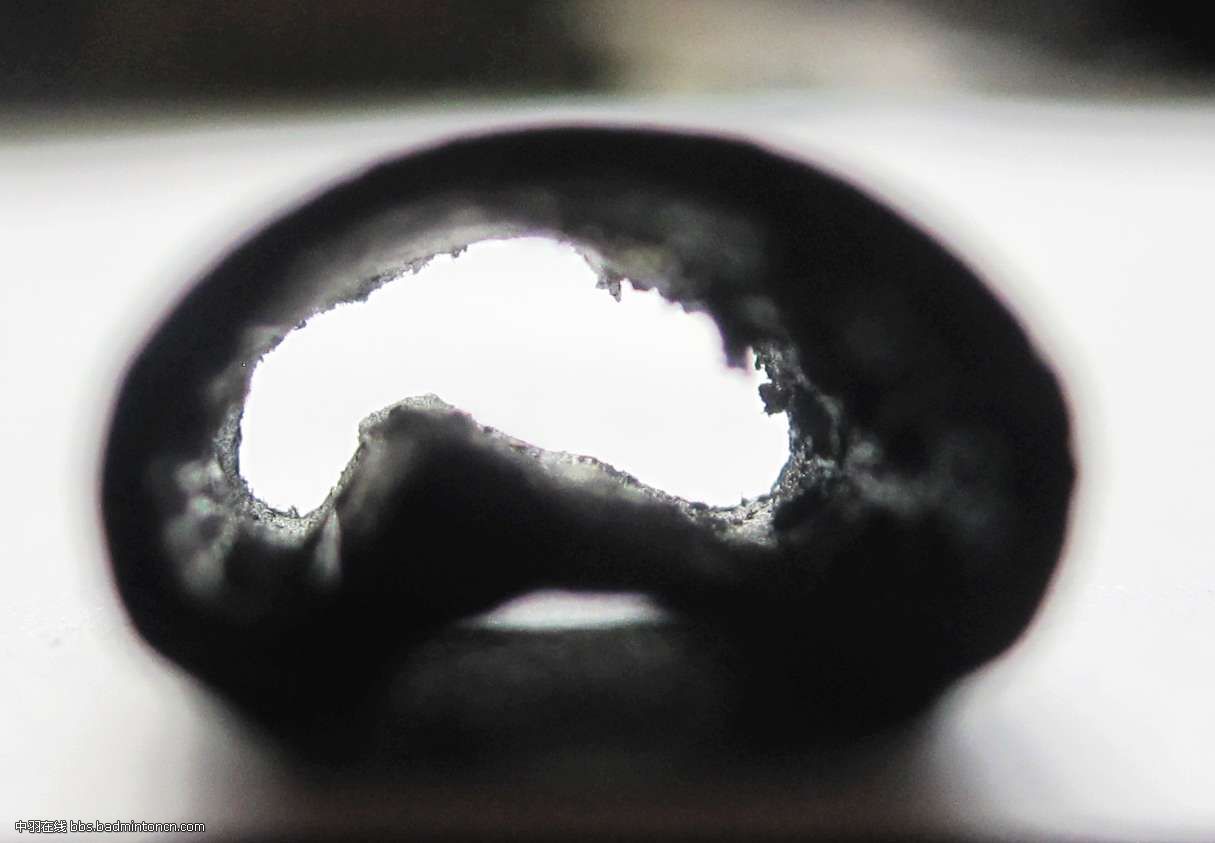

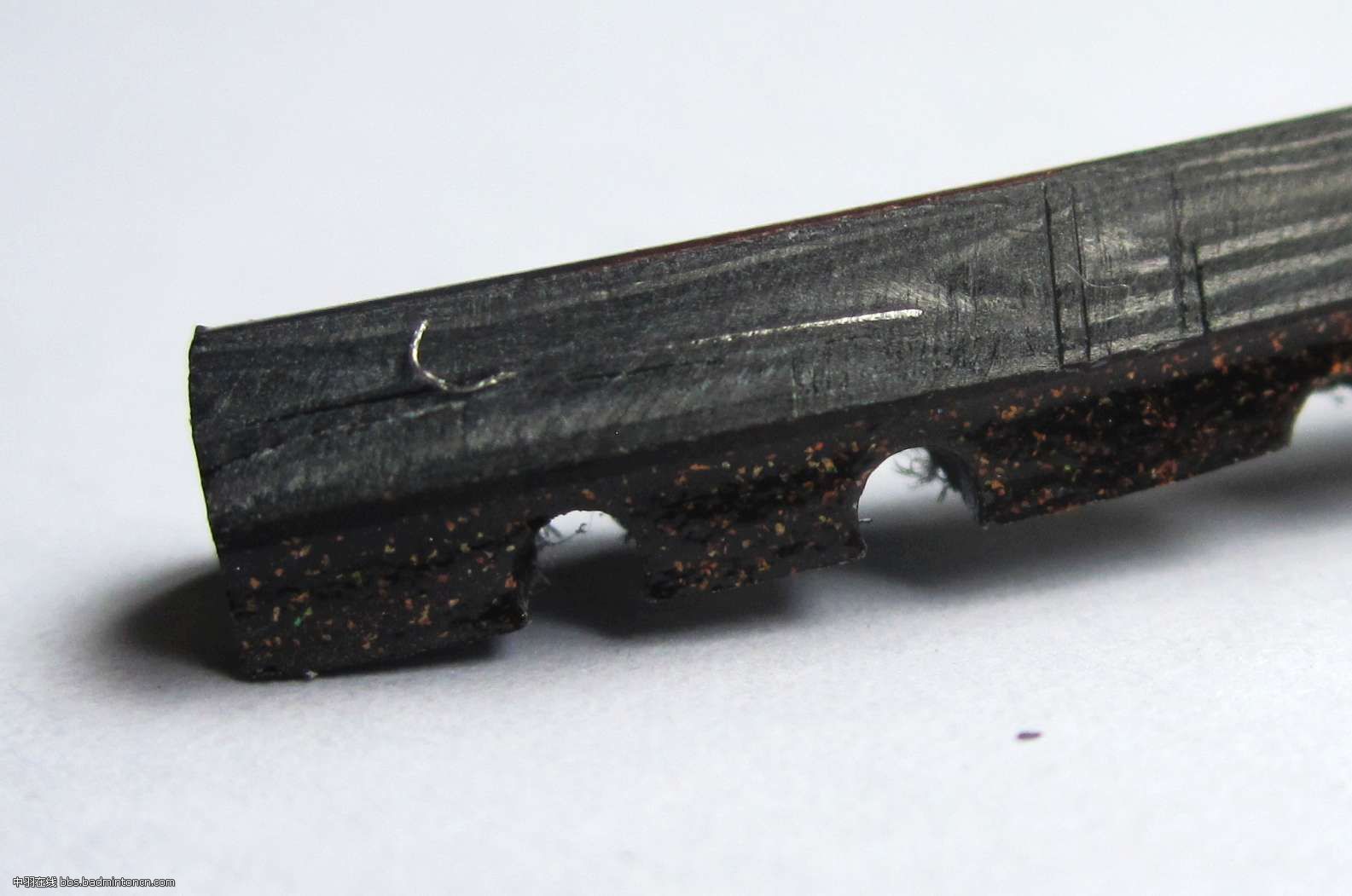

去掉填充物后,拍框的形状呈不规则状,壁厚不均匀。
下载
(54.63 KB)
2011-7-20 10:17
下载
(58.41 KB)
2011-7-20 10:17
-------------------
-------

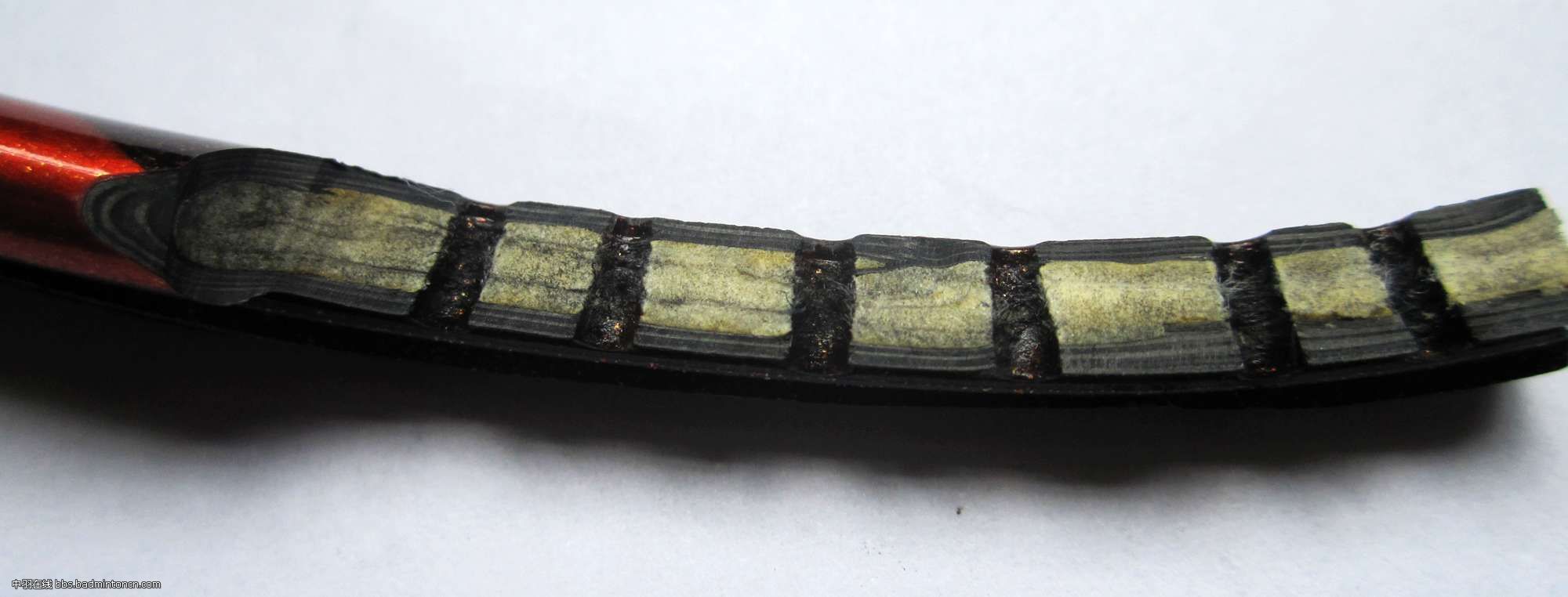

拍框竖截面解剖
下载
(106.26 KB)
2011-7-20 10:23
---------------------

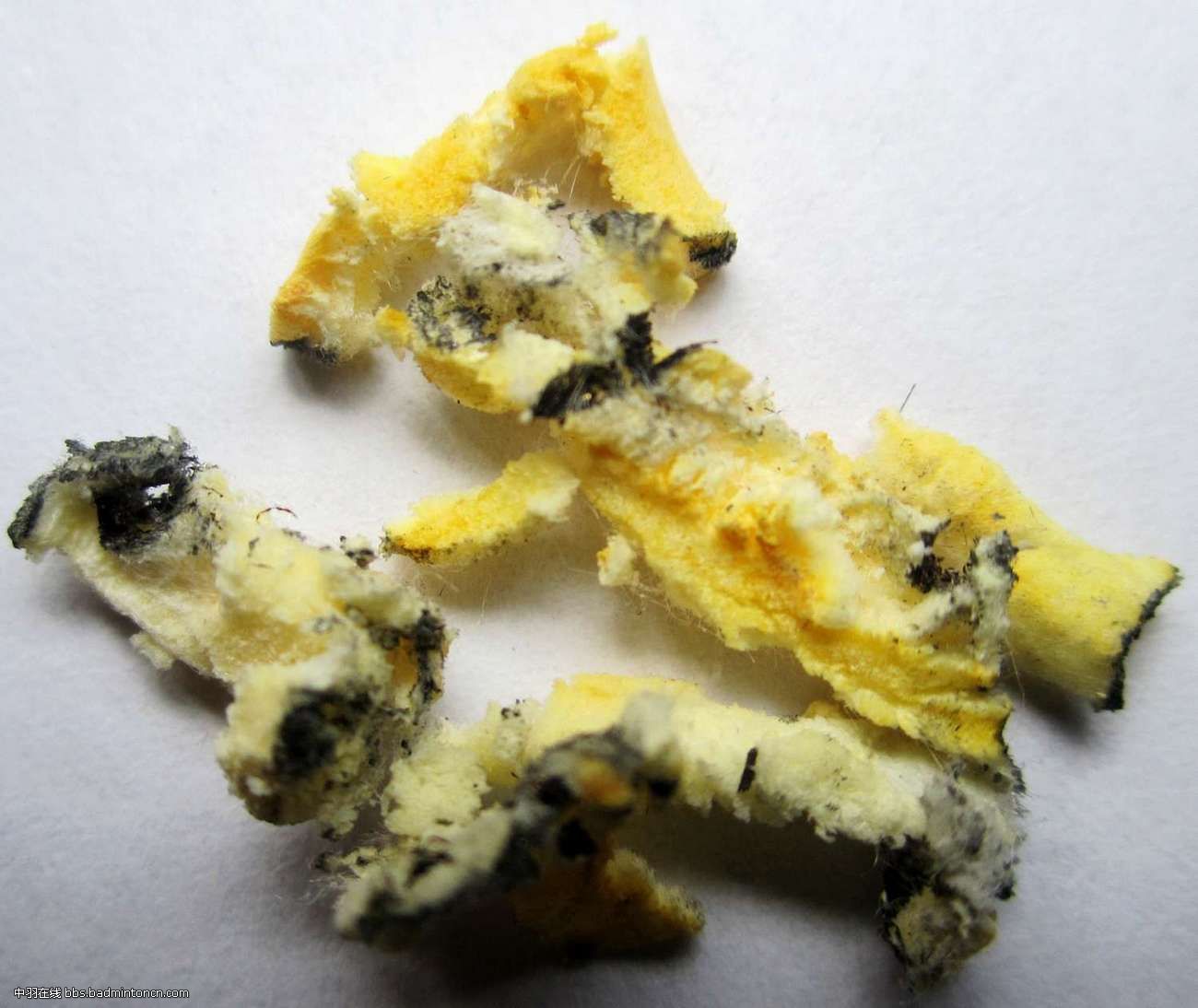

拍框填充物真相
下载
(122.5 KB)
2011-7-20 10:17
图片附件:
(2011-7-20 10:17, 60.97 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424347&k=757cfb6283aee6365c63a63d85a93660&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:17, 54.63 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424349&k=b49db10b7231db7c6e85165c0d4700cb&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:17, 122.5 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424351&k=a54f768ad0570a43afb935de012ef336&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:17, 107.65 KB) / 下载次数 7
http://csuchen.de/bbs/attachment.php?aid=424352&k=25aa739f44e682e05a4246cb4cee4d57&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:17, 110.91 KB) / 下载次数 4
http://csuchen.de/bbs/attachment.php?aid=424353&k=e3772f987223dcc913c363247674fffa&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:17, 58.41 KB) / 下载次数 4
http://csuchen.de/bbs/attachment.php?aid=424354&k=82e22473c503761785d4d3a116852115&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:23, 106.26 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424355&k=d364b709c8642858c789a9508a3725a6&t=1726111866&sid=IsSQZg
作者:
choupiwen
时间:
2011-7-20 10:29

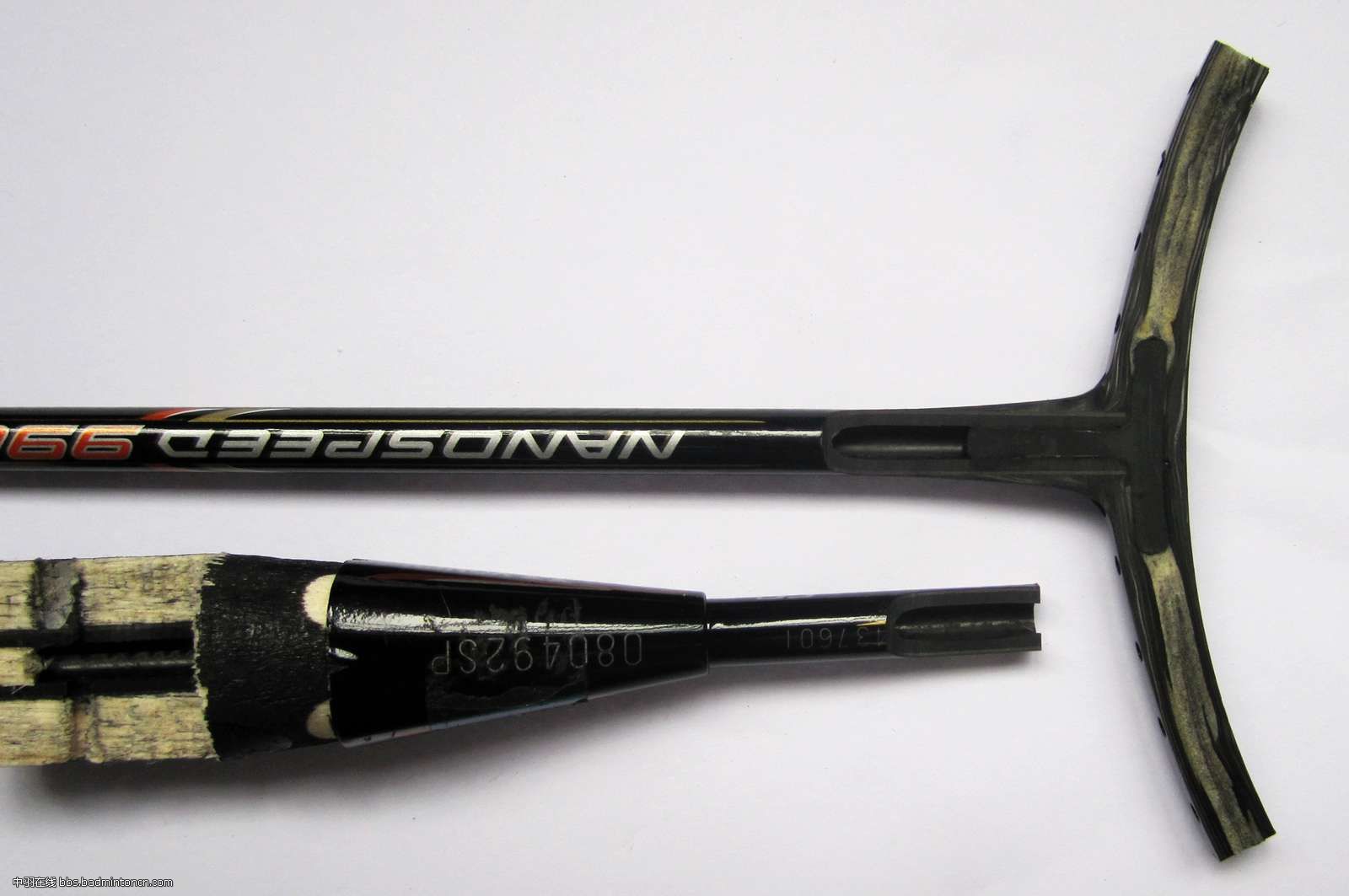

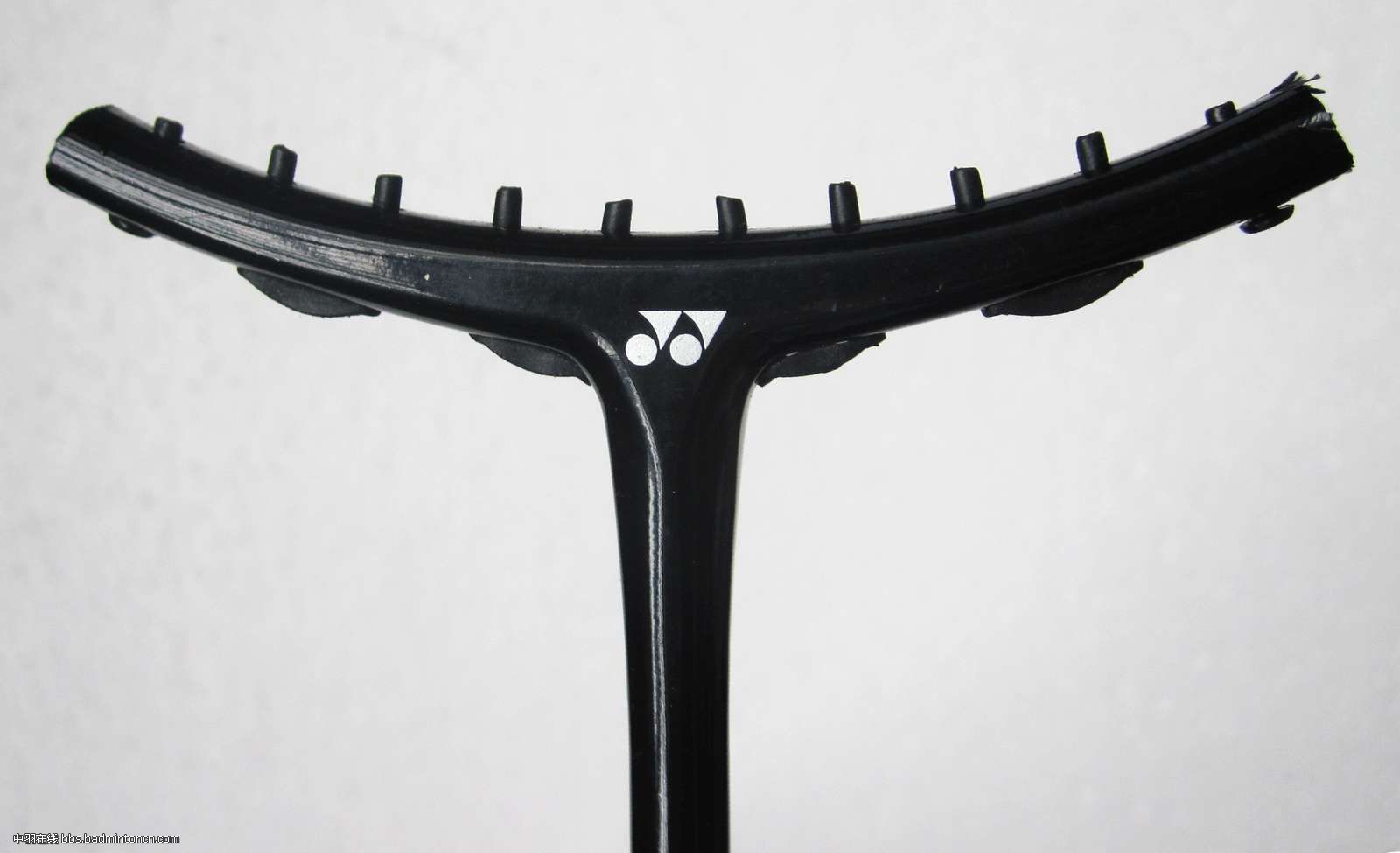

第三部分 T头真相
拍框和拍杆的T头解剖
下载
(87.73 KB)
2011-7-20 10:28
------------------------
解剖前的拍框拍杆连接部分
下载
(65.69 KB)
2011-7-20 10:28
------------------------

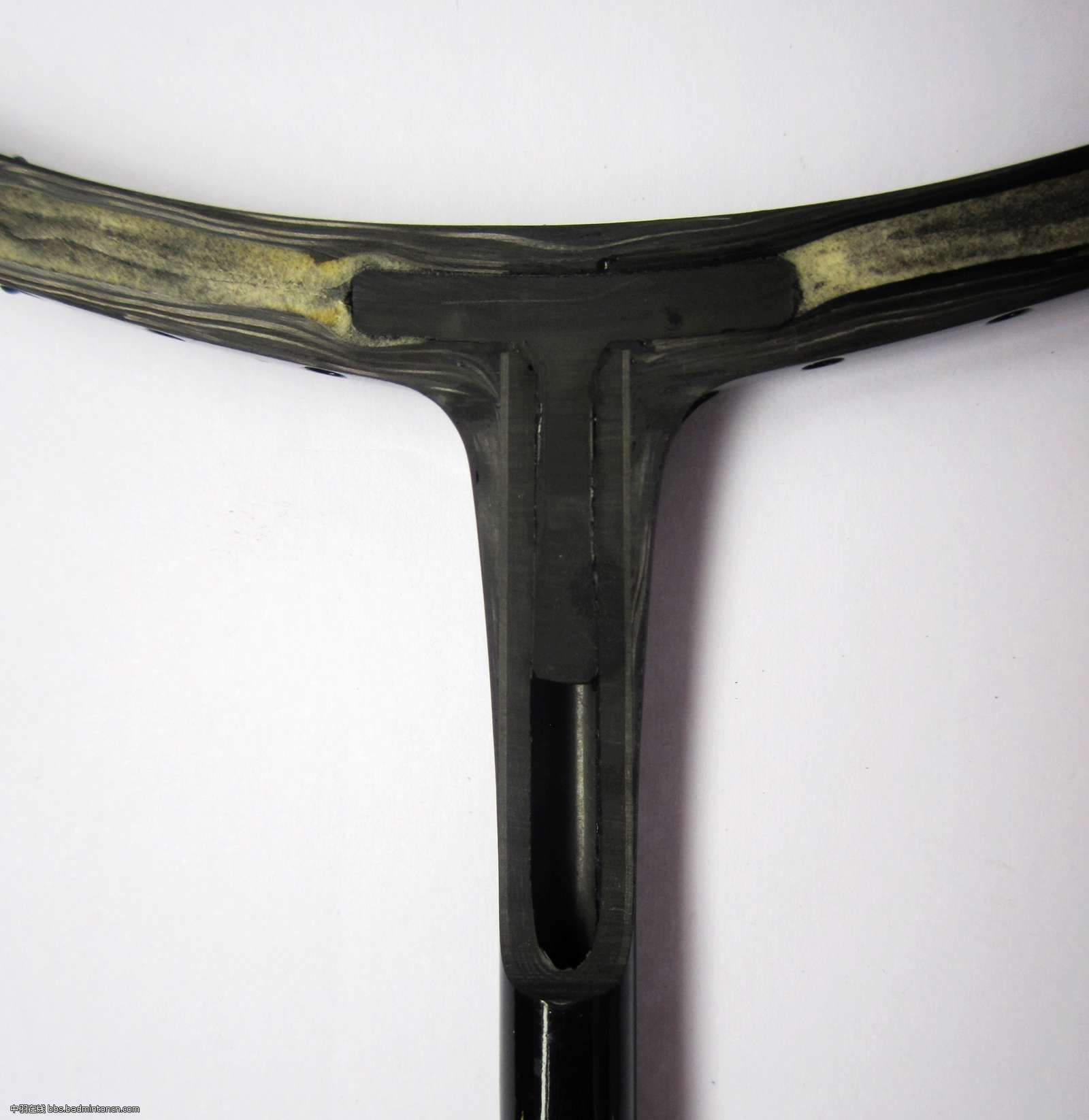

解剖后的拍框拍杆连接部分及T头形状
下载
(124.85 KB)
2011-7-20 10:28
--------------------------

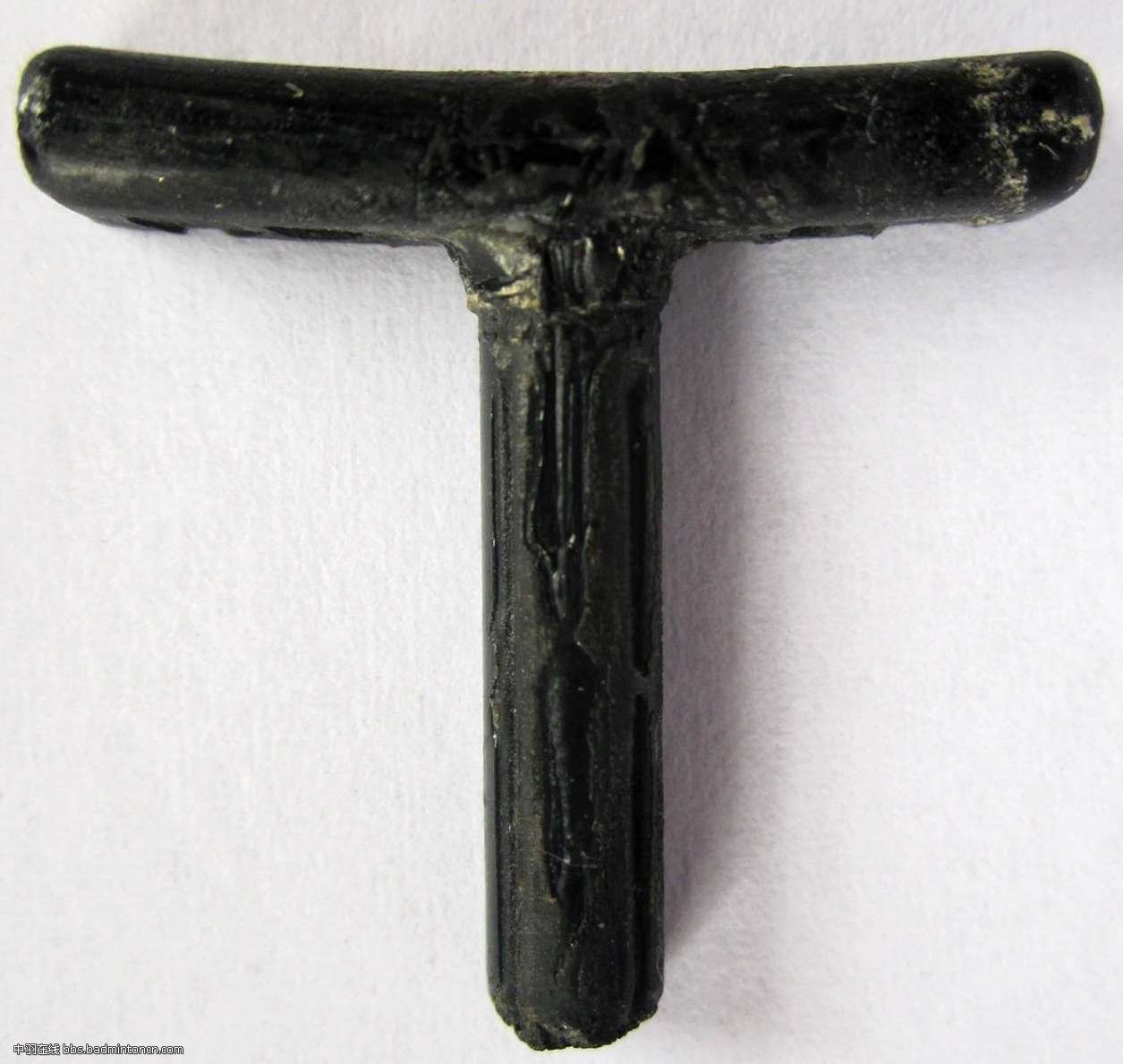

解剖出来的T头真相,不是金属的,可能是高强度树脂或者其他材料吧。
下载
(111.96 KB)
2011-7-20 10:28
图片附件:
(2011-7-20 10:28, 87.73 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424356&k=6b84d059660d51dfb1b6626db8530556&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:28, 65.69 KB) / 下载次数 5
http://csuchen.de/bbs/attachment.php?aid=424357&k=4512c0ed0072ea51598cacfbe49496fc&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:28, 124.85 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424358&k=61bcd8c8281fd44e767717f7af7223cd&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:28, 111.96 KB) / 下载次数 4
http://csuchen.de/bbs/attachment.php?aid=424359&k=4949ebe4e0ede0cddf05f17c5fc11026&t=1726111866&sid=IsSQZg
作者:
choupiwen
时间:
2011-7-20 10:32

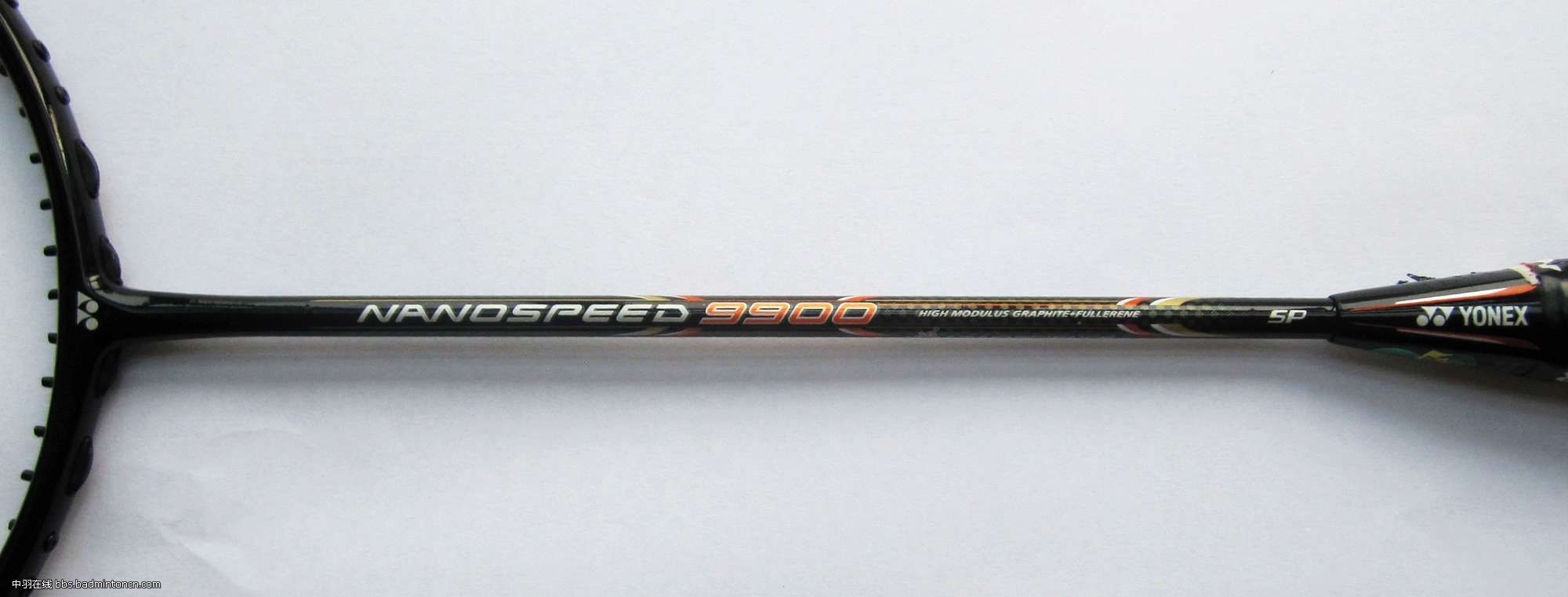

第四部分 中杆

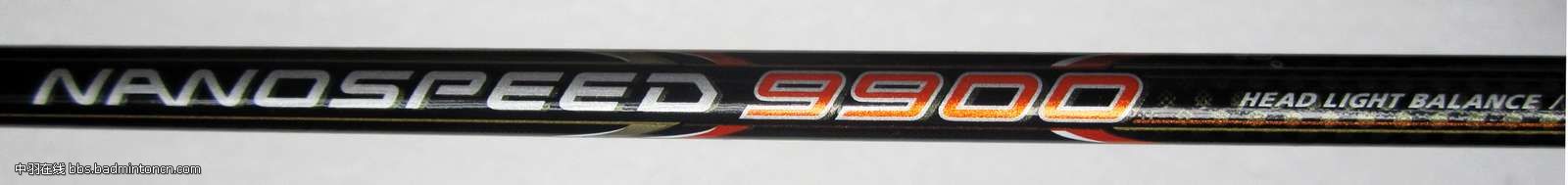

中杆特写NS9900
下载
(37.55 KB)
2011-7-20 10:31
------------------------

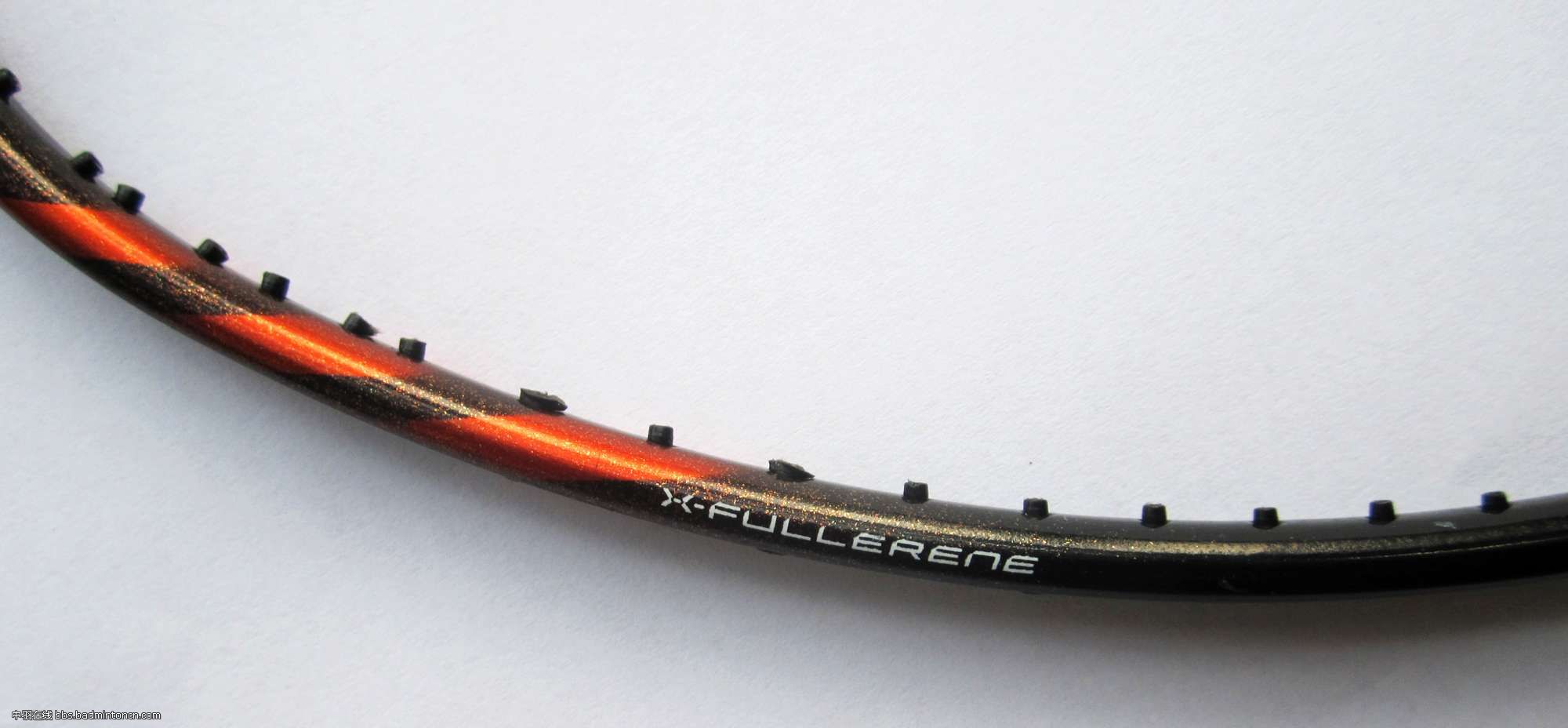

拍子用料成分:高模石墨 + 球壳状碳分子(富勒烯)
下载
(38.5 KB)
2011-7-20 10:31
------------------------

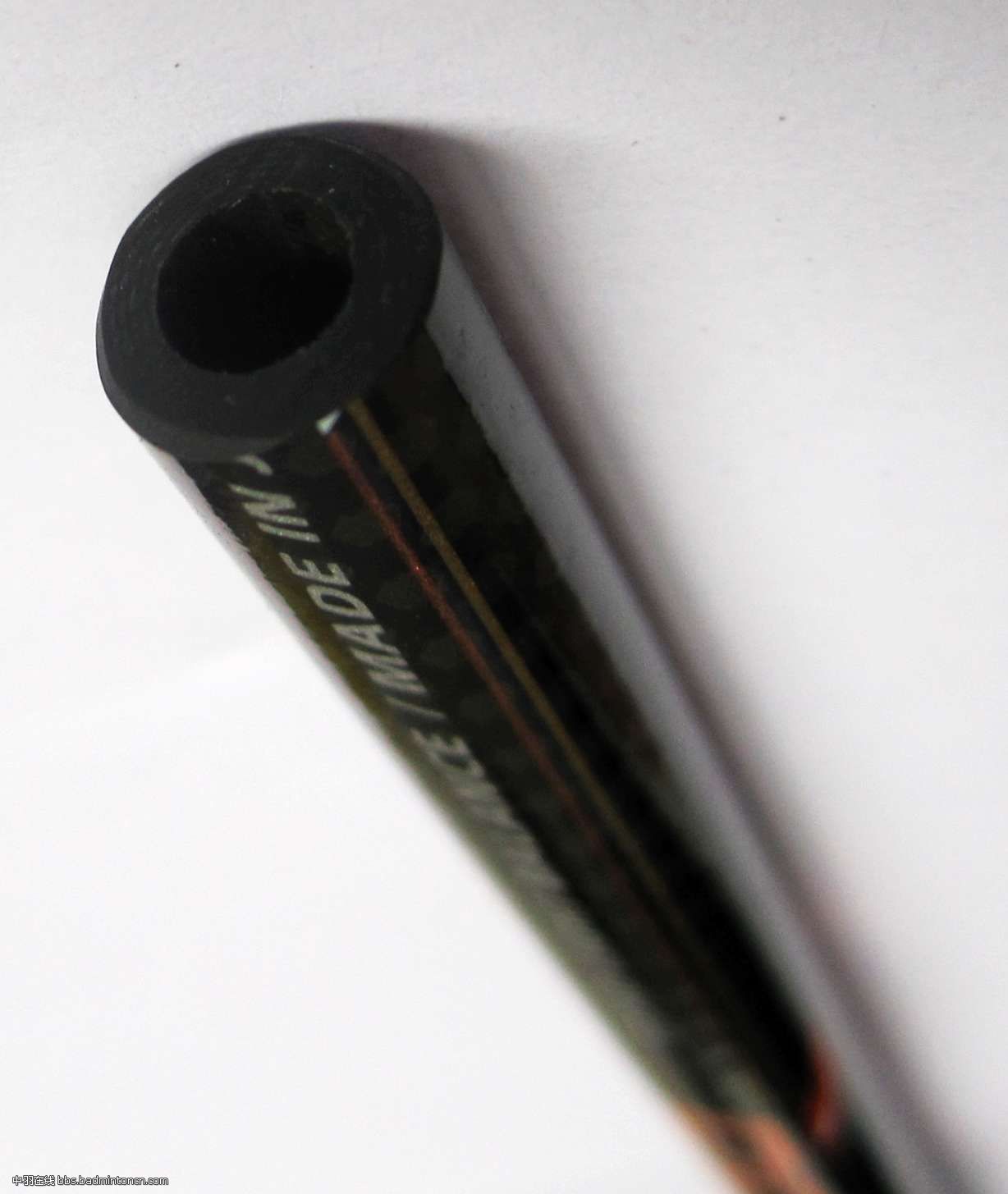

中杆横截面,壁厚1.5mm,无内嵌金属丝
下载
(80.07 KB)
2011-7-20 10:31
-------------------------
解剖后的中杆
下载
(103.86 KB)
2011-7-20 10:31
-------------------

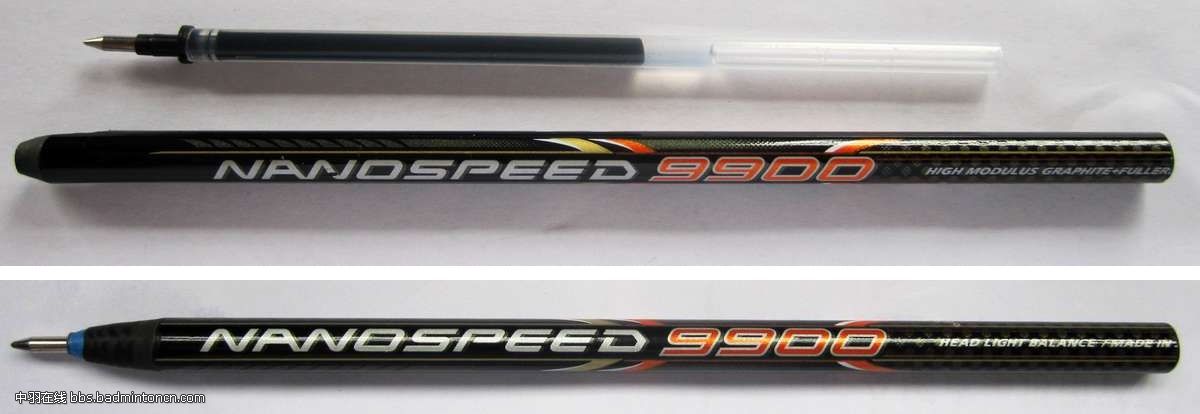

NS9900签字笔,废物利用
下载
(55.11 KB)
2011-7-20 10:31
图片附件:
(2011-7-20 10:31, 37.55 KB) / 下载次数 5
http://csuchen.de/bbs/attachment.php?aid=424360&k=4c0ad63ff92a8d49436de9786d945597&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:31, 38.5 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424361&k=4efb5380a9fac7fa053eb16310f6f0f6&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:31, 80.07 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424362&k=210448fec7a5c564809b5fa3ad12fdc8&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:31, 103.86 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424363&k=ccf3e12907e986b16bd54c362afdae70&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:31, 55.11 KB) / 下载次数 4
http://csuchen.de/bbs/attachment.php?aid=424364&k=0c785a89ed3a41c0c9c9452c74d64bcf&t=1726111866&sid=IsSQZg
作者:
choupiwen
时间:
2011-7-20 10:34
本帖最后由 choupiwen 于 2011-7-20 11:37 编辑
第五部分 拍柄

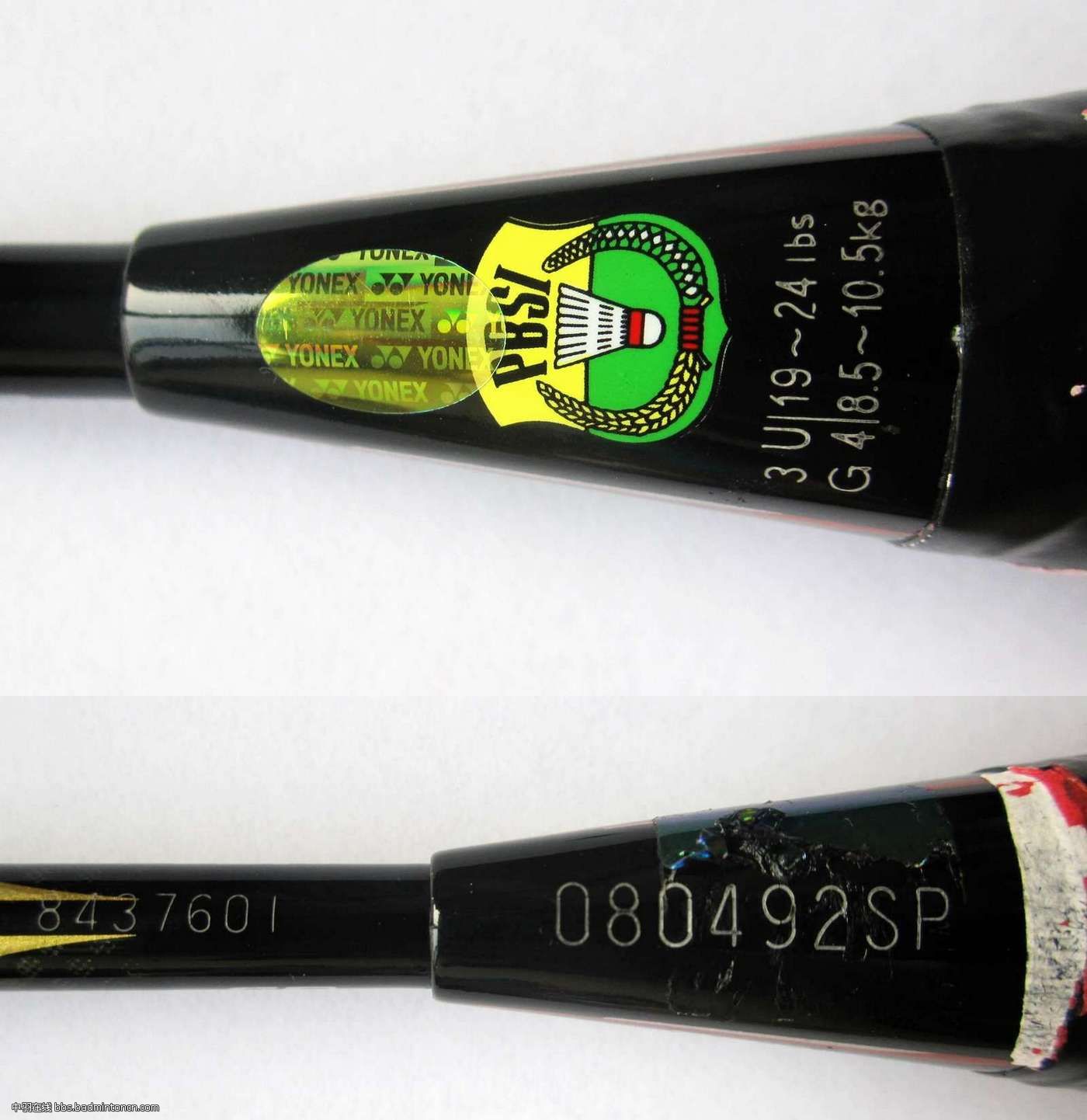

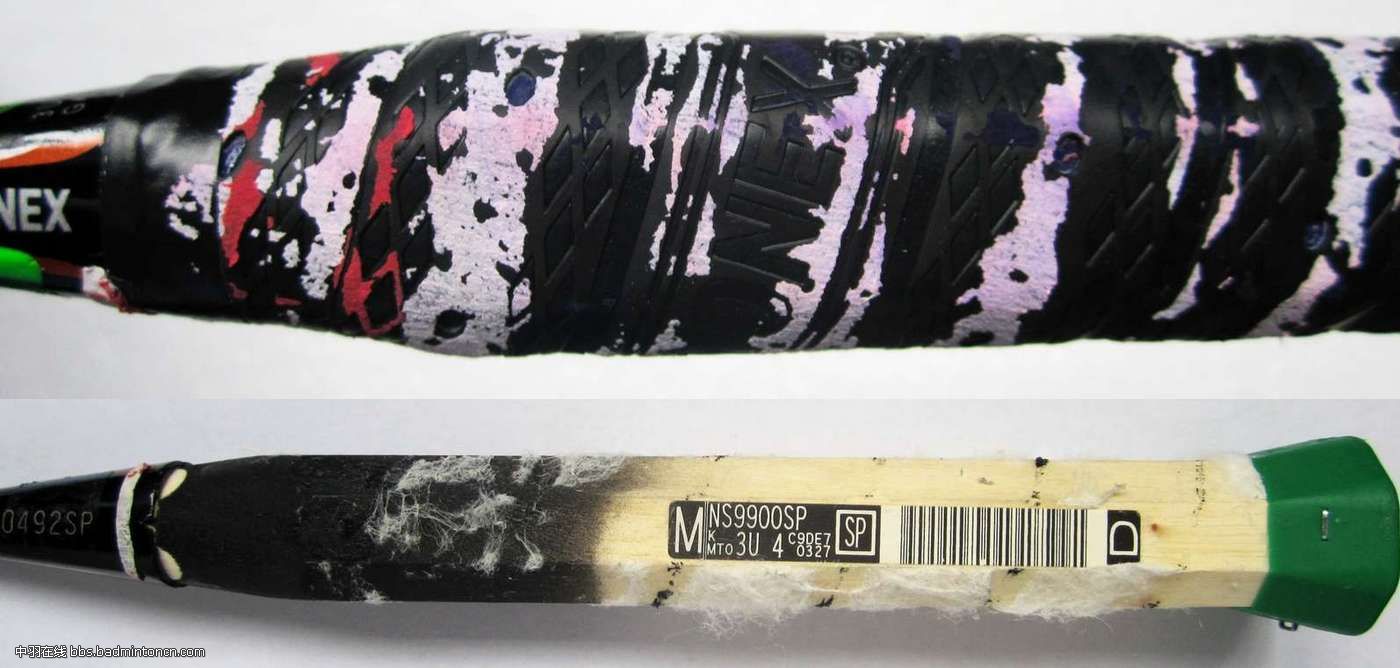

锥盖及光刻号,3U,G4,SP版,09年04月08日生产
下载
(140.16 KB)
2011-7-20 10:36
-----------------------------------------

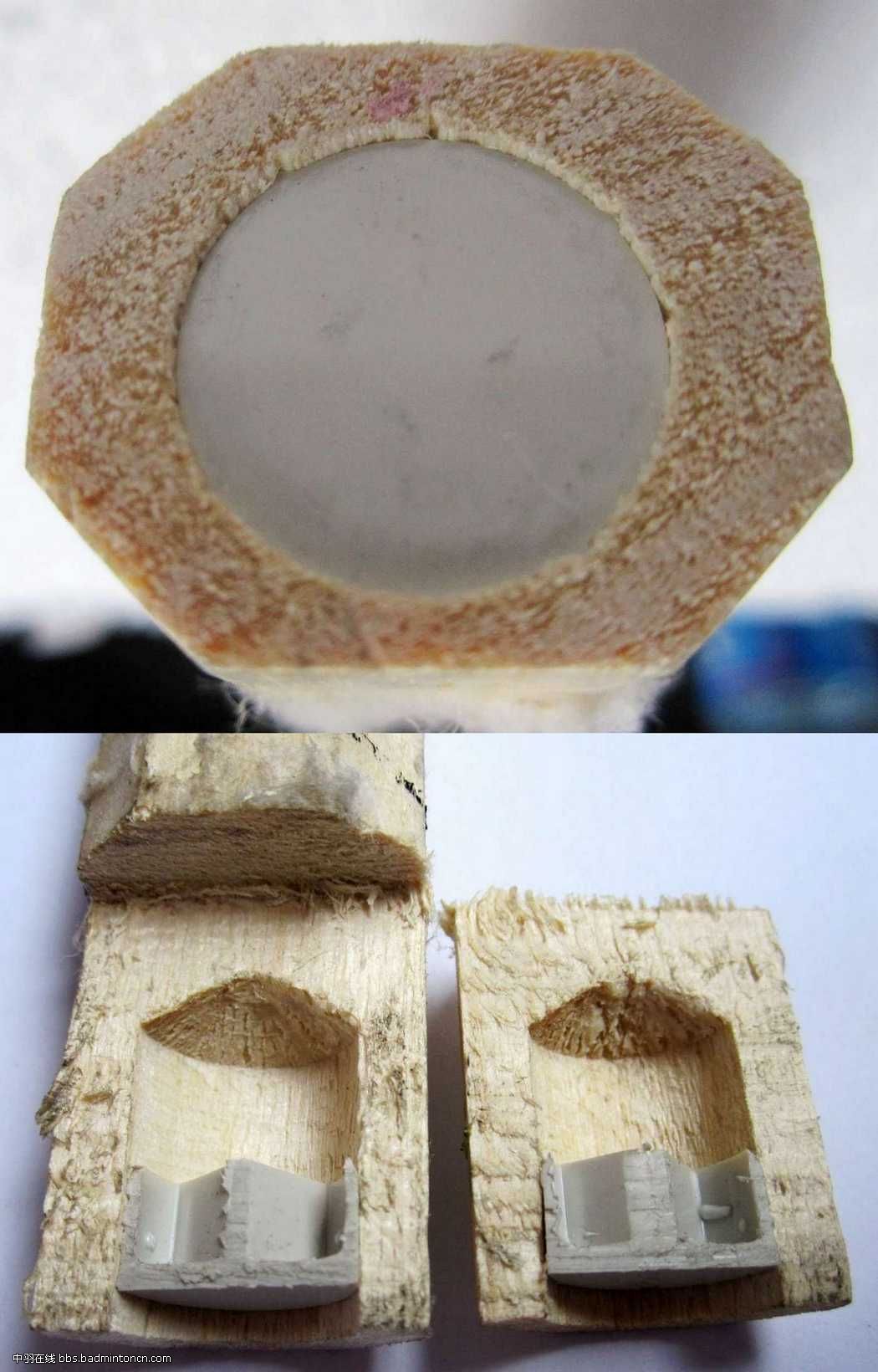

拍柄,木质,有型号及条码
下载
(115.06 KB)
2011-7-20 10:36
---------------------------------------

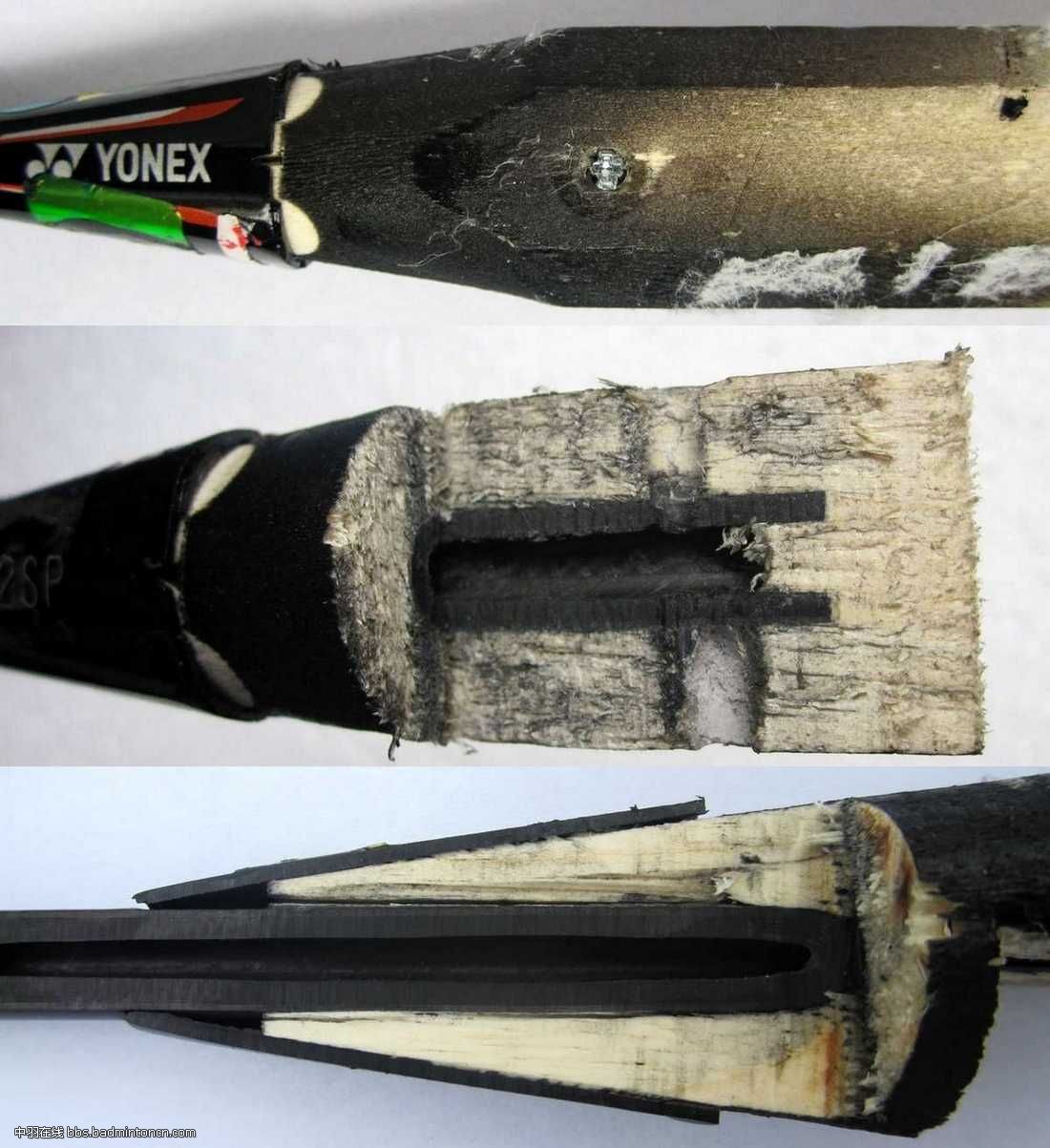

拍柄和中杆连接处及锥盖解剖图。
拍杆压入木柄后,拍杆和拍柄再由一只钢制螺丝钉铆死,杜绝拍杆成为飞刀的可能!
椎盖和拍柄由胶水粘合。
下载
(152.21 KB)
2011-7-20 10:36
-----------------------------------------
图片附件:
(2011-7-20 10:36, 140.16 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424365&k=6bfdaeac3fc62849ac846fbbcf9619de&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:36, 115.06 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424366&k=a00ffdb0439161a234c41313c167df29&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:36, 152.21 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424367&k=f046cad2b678bdd5daaf651863a60d08&t=1726111866&sid=IsSQZg
作者:
choupiwen
时间:
2011-7-20 10:35
本帖最后由 choupiwen 于 2011-7-20 11:37 编辑
第五部分 拍屁眼子

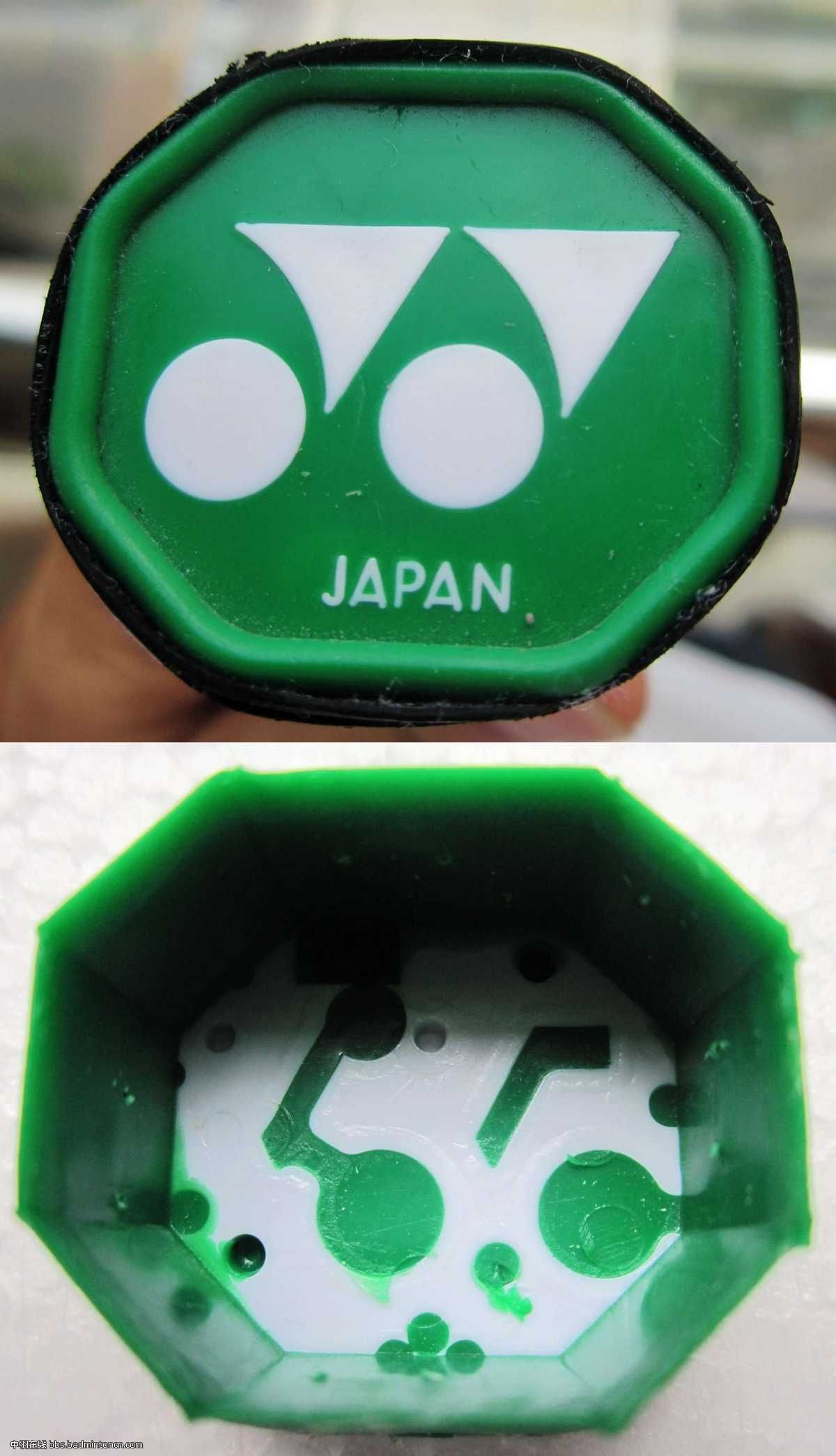

YY的底盖外部和内部结构
下载
(153.65 KB)
2011-7-20 10:37
------------------------------
拍柄底部有空,有塑料盖。
下载
(160.55 KB)
2011-7-20 10:37
图片附件:
(2011-7-20 10:37, 153.65 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424368&k=67b26dc4fe44c08c722d54bdd9b92cba&t=1726111866&sid=IsSQZg
图片附件:
(2011-7-20 10:37, 160.55 KB) / 下载次数 3
http://csuchen.de/bbs/attachment.php?aid=424369&k=e89f2d183aef59d55abc2c130fa96031&t=1726111866&sid=IsSQZg
作者:
choupiwen
时间:
2011-7-20 10:38
完了
