标题: [其他] 真心求教abaqus [打印本页]
作者: even    时间: 2009-2-17 00:08     标题: 真心求教abaqus

大家好，写论文就卡在这里了，希望大家能帮我出出主意。先谢谢了。
问题是这样的，一个heizkoerper保持恒温800度，不远处有另一物体接受heizkoerper的热辐射和对周围空气的对流，初始温度是20度。
问题是，首先，应该怎么样来定义load和boundary condition 呢？另外，abaqus里关于intersection里只有radiation to ambient.找遍了帮助手册也找不到其他的答案。请各位大虾帮帮忙，小生在此叩谢。
作者: 彩霞满天    时间: 2009-2-17 10:48

这么专业的问题，还是要专门的人来回答，你可以问问你的betreuer啊，帮你顶一下，省得被淹没了
作者: even    时间: 2009-2-17 14:17

谢谢楼上
作者: YMM    时间: 2009-2-17 16:08

不知道你说的abaqus是个什么东东，我只学过传热学。感觉这个是传热问题。
那个800度的heizkoerper对空间人一一个点有个辐射强度的，这个强度对接收物体表面积分，应该就是热辐射每个时刻的load。
对于对流来说，不知道ambient的温度变不变，如果变了就比较麻烦，可能需要找到ambient温度随时间的函数，根据每个时刻的温度差乘对流热交换系数，对时间积分就是对流热的load。
至于边界条件，需要给出确定的每个点在某个时刻的温度，或者某些传热方式之间的等量关系。

说错了请指正。
作者: 山区人民爱照相    时间: 2009-2-17 17:22

本帖最后由 山区人民爱照相 于 2009-2-17 17:27 编辑

在ipt做的？

1.你现在是作heat transfer analysis还是temprature-displacement analysis
2.需要分析的是那个20度物体的温度场？
用Cavity radiation，
内容：
ABAQUS 6.7 USER'S MANUAL, 33.1.1 Cavity radiation
算例：
ABAQUS 6.7 EXAMPLE PROBLEMS MANUAL,
5.1.5 Radiation analysis of a plane finned surface
作者: 山区人民爱照相    时间: 2009-2-17 17:25

那个算例里面对流换热通过子程序定义，简化的话，把inp文件里
*SFILM
BOTF1,FNU
*SFILM
SRFS,FNU

这两句简化成
*SFILM
BOTF1,F,20,10
*SFILM
SRFS,F,20,100

那个.f文件就不用了。abaqus的user subroutine的扩展名是.for，但例子里都是.f，都得手动更改
作者: 北京人在亚琛    时间: 2009-2-17 17:37

为啥不用FLUENT做...
作者: even    时间: 2009-2-17 17:52

太感谢大家了，现在终于又有方向了。
作者: even    时间: 2009-2-18 02:42

本帖最后由 even 于 2009-2-18 02:50 编辑

我试了下那个示例input文件，然而却得出以下错误信息：
The model "test" has been created.
The part "PART-1" has been imported from the input file.

WARNING: Node-based surfaces are not yet supported in Abaqus/CAE. The following node sets have been created in place of the corresponding node-based surfaces so they can be used in Abaqus/CAE.
Node Set Created            Node-Based Surface
------------------          --------------------
    MASTER1                      MASTER1
    SLAVE1                       SLAVE1
WARNING: Load label CENT under keyword *DLOAD is not yet supported.

WARNING: The following keywords/parameters are not yet supported by the input file reader:
---------------------------------------------------------------------------------
*CYCLICSYMMETRYMODEL
*DLOAD, CYCLICMODE
*ELFILE
*ELPRINT
*MODALFILE
*MODALPRINT
*NODEFILE
*NODEPRINT
*SELECTCYCLICSYMMETRYMODES
*SELECTEIGENMODES
*TIE, CYCLICSYMMETRY
The model "test" has been imported from an input file.
Please scroll up to check for error and warning messages.

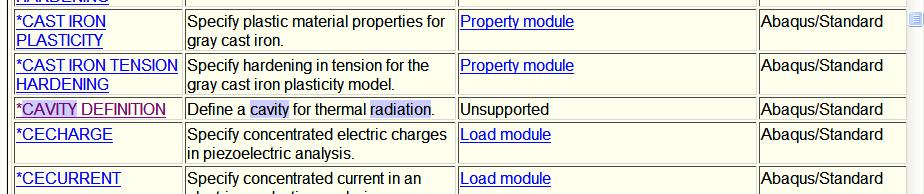

看来是abaqus cae不支持包括定义surface property在内的部分命令。之后我去命令表里看了一下，果然是这样，如图。

我想再请问下，这个情况的话，该怎么办呢？abaqus standard似乎网上找不到下载啊。

图片附件: abaqus.jepg.JPG (2009-2-18 02:42, 54.25 KB) / 下载次数 24
http://csuchen.de/bbs/attachment.php?aid=336782&k=fbe8540edadd1c90dbbd09146174ac56&t=1732687545&sid=4224O1

作者: even    时间: 2009-2-18 02:47

还是我的理解有误呢？真的有点晕死了。
作者: 山区人民爱照相    时间: 2009-2-18 09:26

不是所有的keyword都能被CAE支持。
在job module, job manager, create job, source选input file
或者用abaqus command，命令行界面
作者: even    时间: 2009-2-18 12:07

不是所有的keyword都能被CAE支持。
在job module, job manager, create job, source选input file
或者用abaqus command，命令行界面
山区人民爱照相 发表于 2009-2-18 09:26



实在太感谢你了。
作者: 山区人民爱照相    时间: 2009-2-18 15:10

前几天电话里我就说了用cavity radiation，你大概没听清楚。
作者: even    时间: 2009-2-18 23:05

前几天电话里我就说了用cavity radiation，你大概没听清楚。
山区人民爱照相 发表于 2009-2-18 15:10

嗯，我那时是没有听清楚，我听成了capacity radiation.
总之谢谢你啦，我刚刚把这一步热计算完成了，总算小小松了一口气了。
